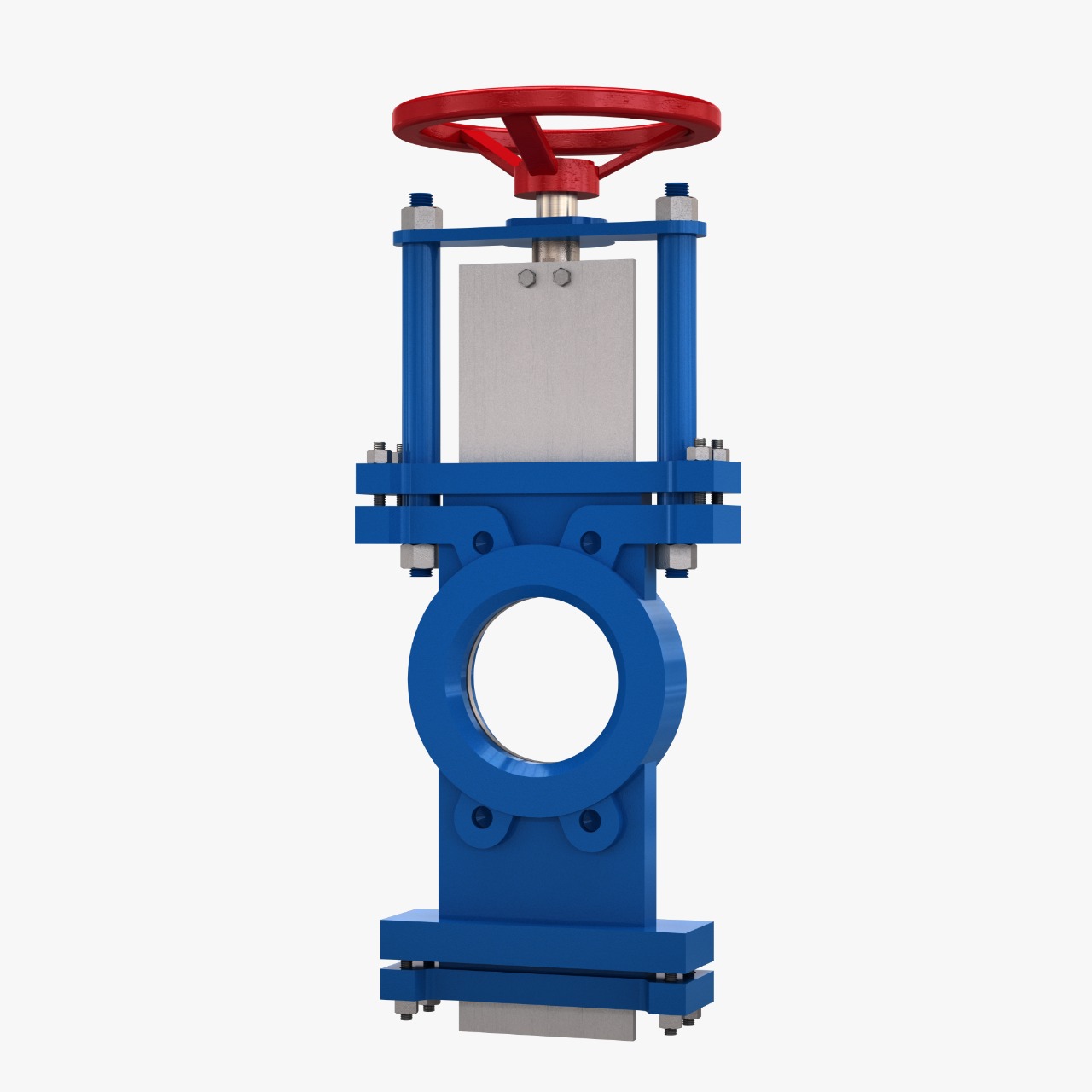

Válvula Guilhotina Série 120

Válvula Guilhotina Série 120

Série 120 – Faca Passante

CARACTERÍSTICAS GERAIS:

Vedação bidirecional, 100% estanque através de dois anéis de vedação.

MATERIAIS DE CONSTRUÇÃO:

Corpo Tipo Monobloco:

  • Ferro fundido cinzento ASTM-A 126 cl.B;
  • Ferro fundido nodular ASTM-A 536 65 45-12;
  • Aço carbono fundido ASTM-A 216 Gr. WCB;
  • Aço inoxidável ASTM-A 351 Gr. CF8 / CF8M / CF3 / C3M.

Preme Gaxeta:

  • Ferro fundido nodular ASTM-A 536 65 45-12;
  • Aço carbono fundido ASTM-A 216 Gr. WCB;
  • Aço inoxidável ASTM-A 351 Gr. CF8 / CF8M / CF3 / C3M.

Faca:

  • Aço inoxidável ASTM-A 240 TP. 304 / 304L / 316 / 316L.
  • UHMW-1900 / Teflon / Alumínio / Latão.

Anel de Vedação e Revestimento da Passagem:

Teflon puro, Teflon reforçado, Latão, Bronze e Aço inoxidável.

Haste:

  • Não ascendente com cursor de bronze;
  • Aço inoxidável AISI-410 / AISI-304 / AISI-316;
  • Obs: Eventualmente poderá ser fornecido haste ascendente.

Gaxetas:

Teflon puro, Teflon grafitado, Fibra de carbono, Grafite puro, etc.

APLICAÇÕES:

Água, óleo, gás, líquidos em geral e com sólidos em suspensão, massas, pastas, pós e granulado

ACIONAMENTOS:

  • Manual por volante com haste fixa e sistema de alívio de torque;
  • Manual por volante fixo com haste ascendente com alívio de torque;
  • Manual por redutor de engrenagem com volante e haste não ascendente;
  • Manual por redutor de engrenagem com volante e haste ascendente;
  • Pneumático dupla ação;
  • Hidráulico dupla ação;
  • Eletromecânico;
  • Volante para corrente.
