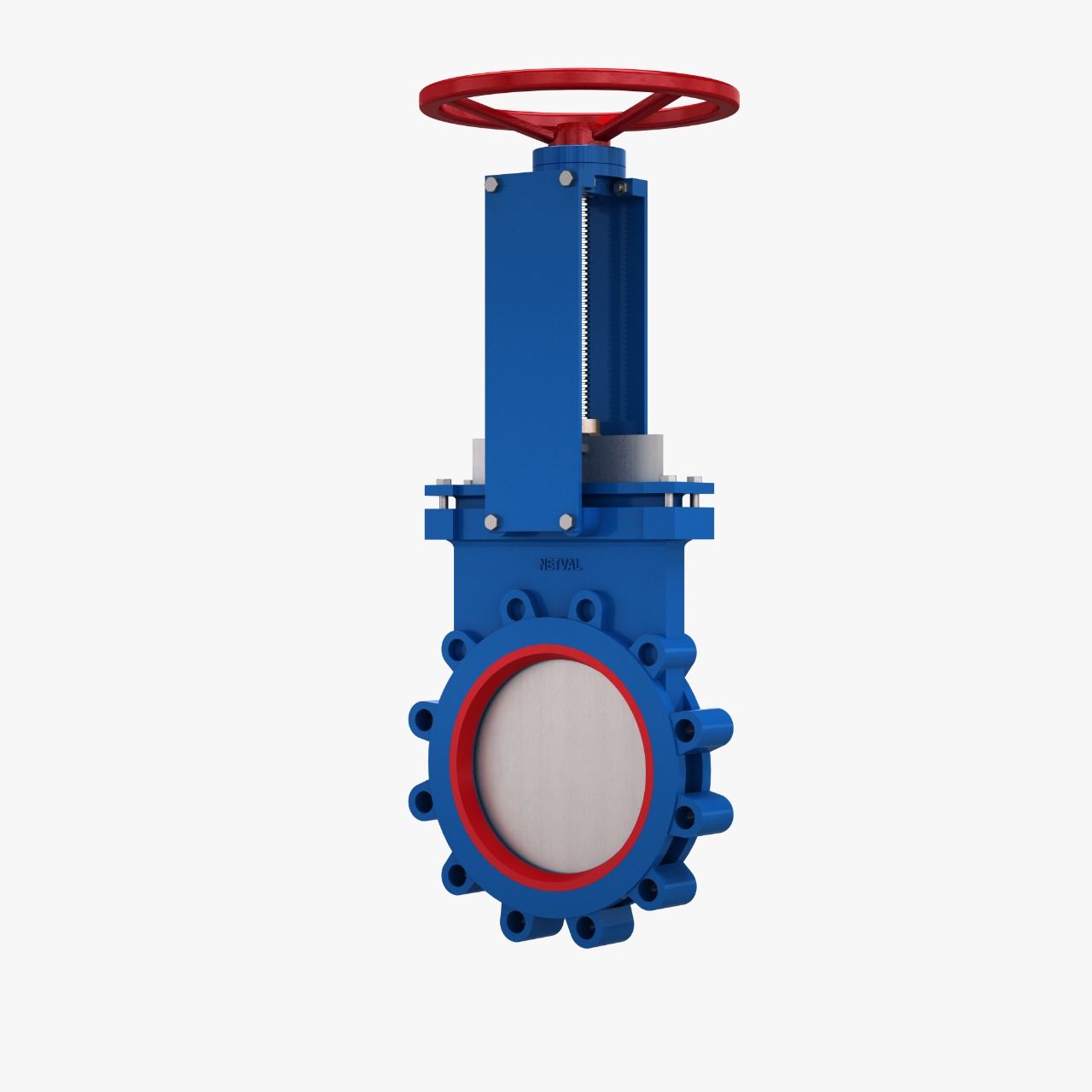

Válvula Guilhotina Série 170 LUG

Válvula Guilhotina Série 170 LUG

Série 170 LUG

CARACTERÍSTICAS GERAIS

Vedação unidirecional, 100% estanque, possuindo duplo sentido de fluxo sendo um deles para fluidos com menos de 5% sólidos e outro para fluidos com mais de 5% de sólidos. Possui anel de vedação transversal, faca dotada de contra chanfro para sólidos suportada por duplo encosto.

MATERIAIS DE CONSTRUÇÃO:

Corpo Tipo Monobloco:

  • Ferro fundido cinzento ASTM-A 126 cl. B;
  • Ferro fundido nodular ASTM-A 536 65 45-12;
  • Aço carbono fundido ASTM-A 216 Gr. WCB;
  • Aço inoxidável fundido ASTM-A 351 Gr. CF8 / CF8M / CF3 / C3M.

Preme Gaxeta:

  • Ferro fundido nodular ASTM-A 536 65 45-12;
  • Aço carbono fundido ASTM-A 216 Gr. WCB;
  • Aço inoxidável fundido ASTM-A 351 Gr. CF8 / CF8M / CF3 / C3M.

Faca:

  • Aço inoxidável ASTM-A 240 TP. 304 / 304L / 316 / 316L.

Guia da Faca:

  • Teflon.

Anel de Vedação:

  • Poliuretano atóxico.

Haste:

  • Não ascendente com cursor de bronze;
  • Aço inoxidável AISI-410 / AISI-304 / AISI-316.
  • Obs: Eventualmente poderá ser fornecido haste ascendente.

Gaxetas:

  • PTFE puro, PTFE grafitado, fibra de carbono, grafite puro, etc.

TIPOS DE PASSAGEM:

  • Circular.

APLICAÇÕES:

  • Água, óleo, gás, líquidos em geral e com sólidos em suspensão, massas, poupas, pós e granulados.

ACIONAMENTOS:

  • Manual por volante com haste não ascendente e sistema de alívio de torque;
  • Manual por volante fixo com haste ascendente com alívio de torque;
  • Manual por redutor de engrenagem com volante e haste não ascendente;
  • Manual por redutor de engrenagem com volante e haste ascendente;
  • Pneumático dupla ação – pode receber adaptação de volante para acionamento de emergência e de sistema de limpeza da faca e sede por inserção automática de ar;
  • Hidráulico dupla ação;
  • Eletromecânico;
  • Alavanca - até DN6;
  • Volante para corrente.
----------------------

Dupla vedação “Metal x Não Metal”, 100% estanque, possuindo duplo sentido de fluxo sendo um deles para fluidos com – de 5% de sólidos e outro para fluidos com + de 5% de sólidos. Possui anel de vedação transversal, faca dotada de contra chanfro para sólidos suportada por duplo encosto.

MATERIAIS DE CONSTRUÇÃO:

Corpo tipo Monobloco:

  • Ferro fundido cinzento ASTM-A 126 cl.B
  • Ferro fundido nodular ASTM-A 536 65 45-12
  • Aço carbono fundido ASTM-A 216 Gr. WCB
  • Aço inoxidável fundido ASTM-A 351 Gr. CF8 / CF8M / CF3 / C3M

Faca:

  • Aço inoxidável ASTM-A 240 TP.304 / 304L / 316 /316L

TIPOS DE PASSAGEM:

Circular, triangular, pentagonal, circular revestida (inox 304, 304L, 316, 316L, UHMW e poliuretano).

APLICAÇÕES:

Água, óleo, gás, líquidos em geral e com sólidos em suspensão, massas, pastas, pós e granulados.

ACIONAMENTOS:

  • Manual por volante com haste não ascendente e sistema de alívio de torque
  • Manual por volante fixo com haste ascendente com alívio de torque
  • Manual por Redutor de engrenagem com volante e haste não ascendente
  • Manual por Redutor de engrenagem com volante e haste ascendente
  • Pneumático dupla ação – pode receber adaptação de volante para acionamento de emergência e de sistema de limpeza da faca e sede, por inserção automática de ar.
  • Hidráulico dupla ação
  • Eletromecânico
  • Alavanca – até DN6
  • Volante para corrente
